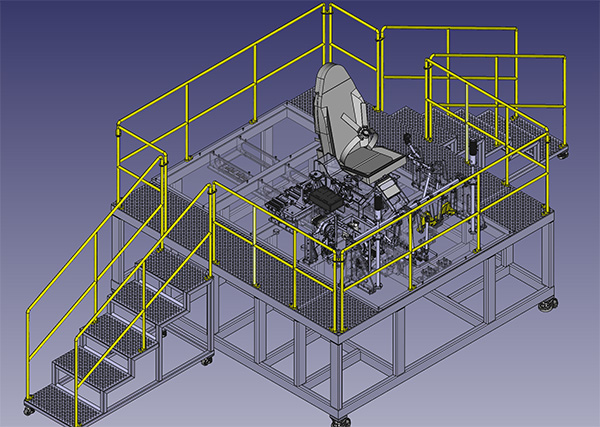

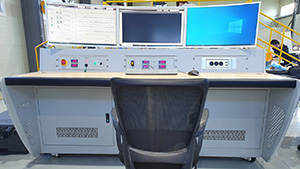

경량 항공기 형상을 모사한 기골 구조물을 중심으로 제작 되었으며, 경량 항공기 통합제어장치, Test Rig, Interface 장치로 구성되어 있습니다.
Ironbird Test Rig 지상 기골 구조물에는 비행제어, 전기계통, 조종면 제어장치등을 장착하였으며, 항공기 기체와 동일한 특성을 가지는 링크와 토션바를 이용, 비행시 발생되는 부하 모사하여 최대한 실제 항공기와 유사한 시험환경을 제공합니다.

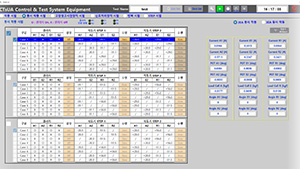

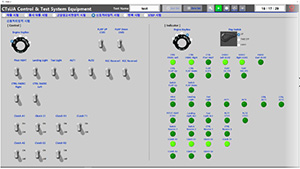

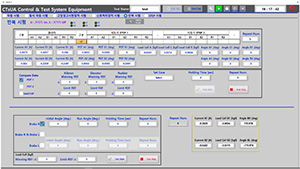

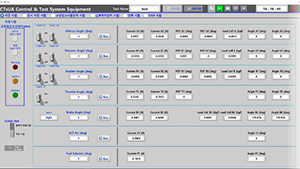

• 항공기 비행 제어 컴퓨터(FLCC)의 제어 신호를 모사하여 각 구성 계통의 성능 시험을 진행할 수 있습니다.
• 신호처리장치(SPU), 비행 제어컴퓨터(FCC) 기능 모사
• Flap Conroller, Elevator, Rudder, Aileron 동작 및 부하 시험

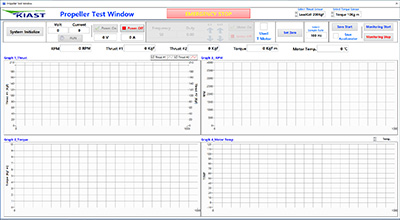

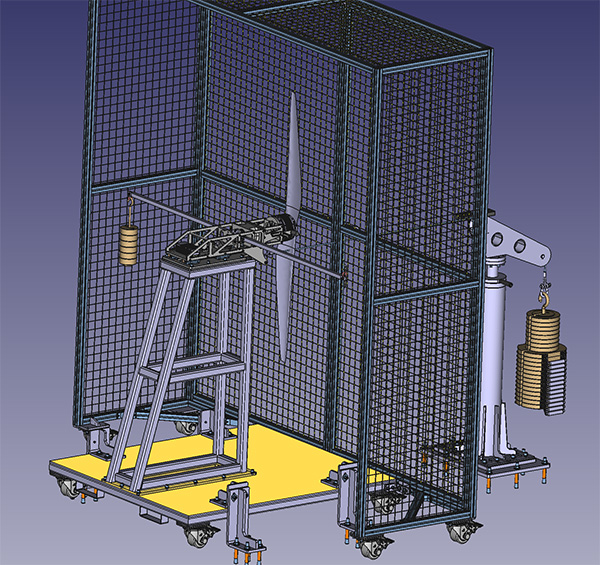

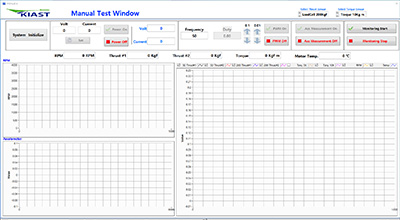

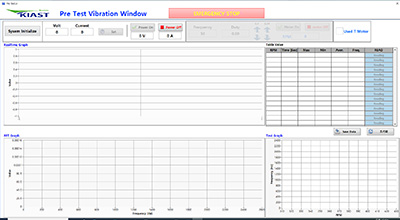

전기 추진 방식의 수직 이착륙이 가능한 드론을 이용한 비행체에 사용되는 추진장치와 프로펠러의 성능을 시험 할 수 있는 시스템입니다.
성능 시험장치는 추진장치(모터)와 프로펠러를 설치하여 각 구성품에 대한 추력과 토크등을 측정 할 수 있습니다.
성능 시험장치의 구성은 Test Rig와 안전커버, 통합 제어장치로 구성되어있습니다.

• 프로펠러의 토크, 추력 특성 측정
• 성능 시험기 사양
  -측정 가능한 프로펠러 크기 : 2m(max)
  -측정항목 : Thrust, Torque, R.P.M, Acceleration, Vibration, Motor Temp
  -제어 항목 : 모터 R.P.M 제어
  -전원 공급장치 용량 : 80V 50Kw
  -측정데이터 모니터링 및 저장
  -보고서 출력(엑셀 및 시험 성능 그래프)
  -비상정지 시나리오 적용

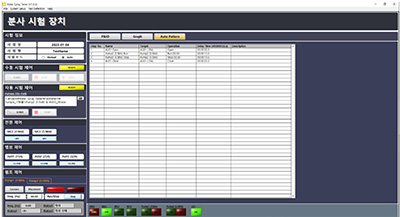

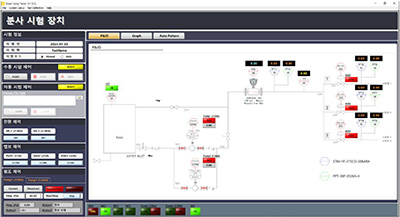

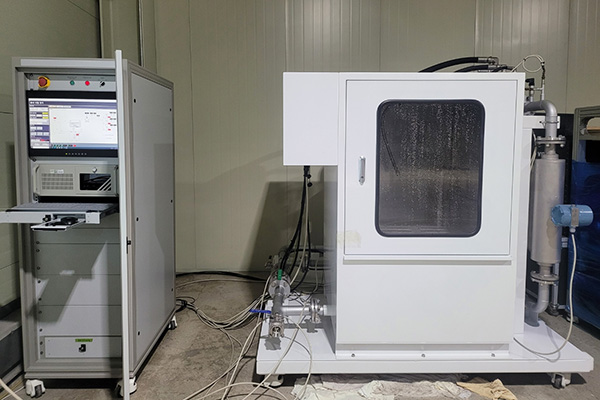

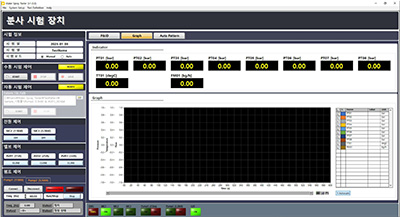

수공급 분사 노즐의 성능을 시험 할 수 있는 시스템입니다.
성능 시험장치는 고압의 수류를 공급할 수 있는 펌프와 분사 노즐을 설치하여 시험을 할 수 있는 Test Chamber, 성능 시험장비를 제어 및 계측하는 통합 제어장치로 구성되어 있습니다.

• 분사노즐의 압력, 분사량 측정
• 성능 시험기 사양
  -최대 공급 압력 : 80bar
  -측정항목 : 단일 및 다중 분사노즐의 압력, 분사량, 압력 대비 분사량 특성, 수류설비 수온
  -제어 항목 : 펌프 속도 제어를 통한 수공급 압력 제어
  -Proportional Valve의 PID 제어를 통한 압력/유량 제어
  -측정데이터 모니터링 및 저장
  -보고서 출력(엑셀 및 시험 성능 그래프)
  -비상정지 시나리오 적용

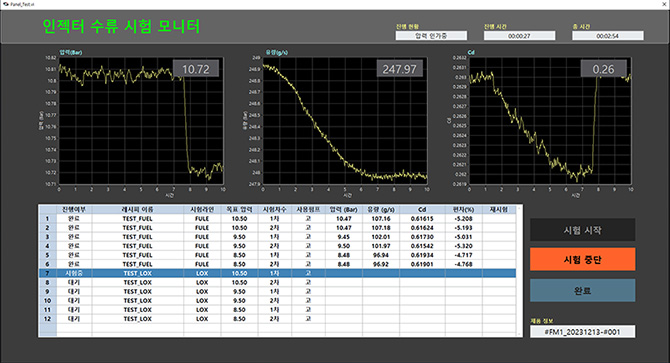

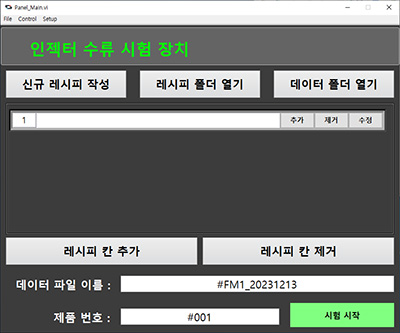

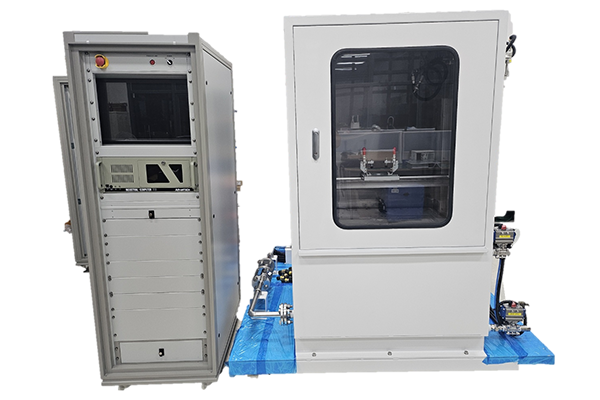

인젝터 노즐의 성능을 시험 할 수 있는 시스템입니다.
성능 시험장치는 고압의 수류를 공급할 수 있는 펌프와 분사 노즐을 설치하여 시험을 할 수 있는 Test Chamber, 성능 시험장비를 제어 및 계측하는 통합 제어장치로 구성되어 있습니다.

• 분사노즐의 압력, 분사량 측정 및 Cd값 계산
• 성능 시험기 사양
  -측정항목 : 공급 및 인젝터의 압력, 분사량, 압력 대비 분사량 특성, 수류설비 수온, Cd값 계산
  -제어 항목 : 펌프 속도 제어를 통한 수공급 압력 제어
  -Proportional Valve의 PID 제어를 통한 압력/유량 제어
  -자동 및 수동 측정 모드, 선택 재시험 기능 내장
  -측정데이터 모니터링 및 저장
  -보고서 출력(엑셀 및 시험 성능 그래프)
  -비상정지 시나리오 적용

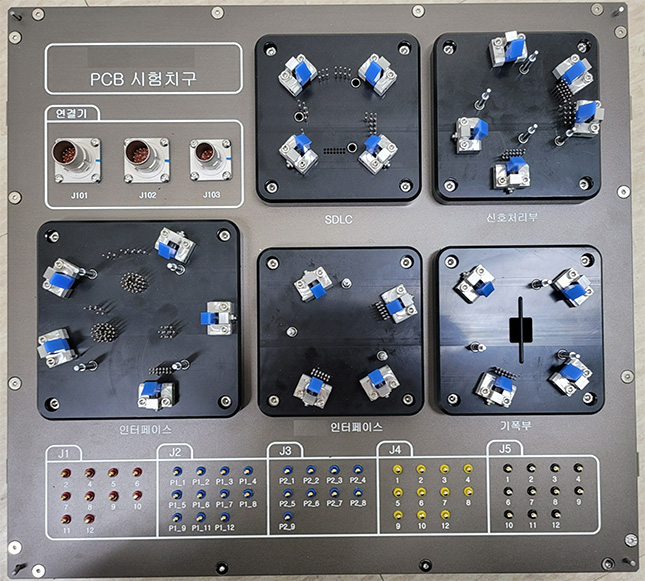

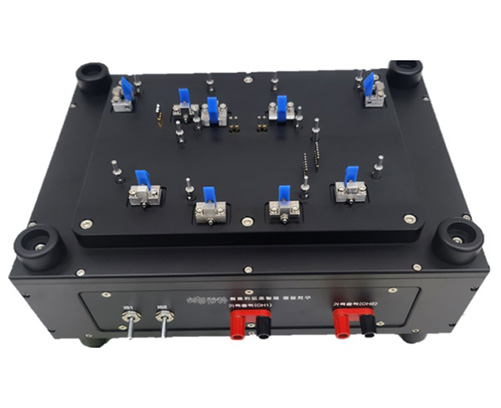

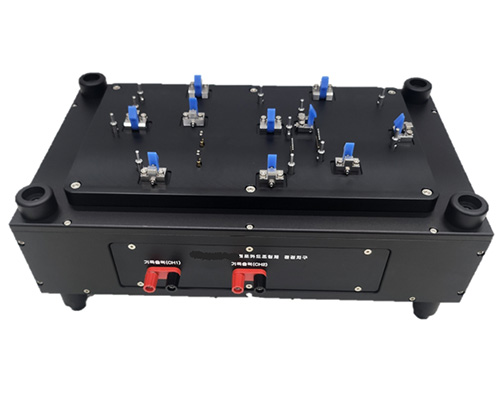

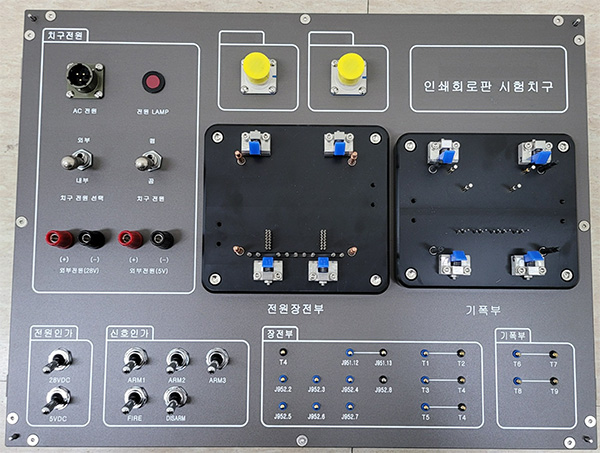

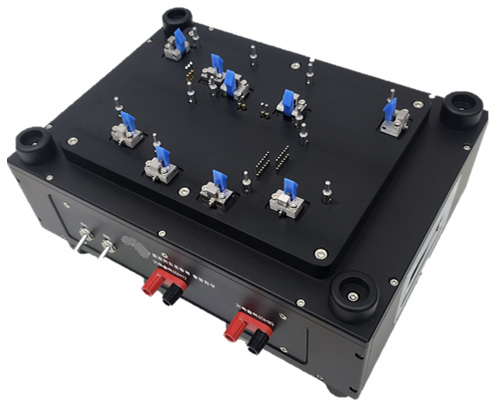

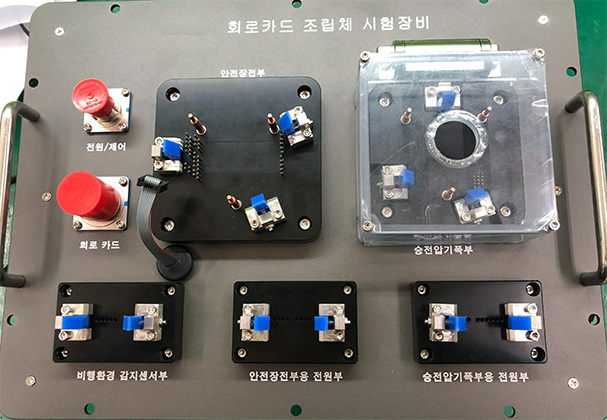

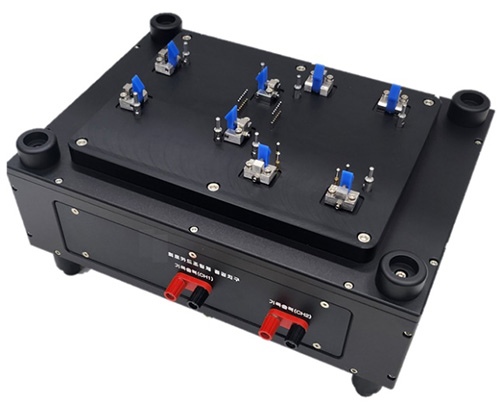

• 시험대상 :회로카드
• 설치시험치구수 : 사용자요구도적용가능함.
• 운영시스템 : 자동/수동, 겸용, PC기반적용가능함.
• 공급전원 : 주문사양
• 시험항목(주문사양)
  -회로카드 도통 및 단순 기능 검사
  -신호 모사를 통한 기능 검사
  -절연저항
  -내전압시험
  -회로 저항
  -열특성 시험
